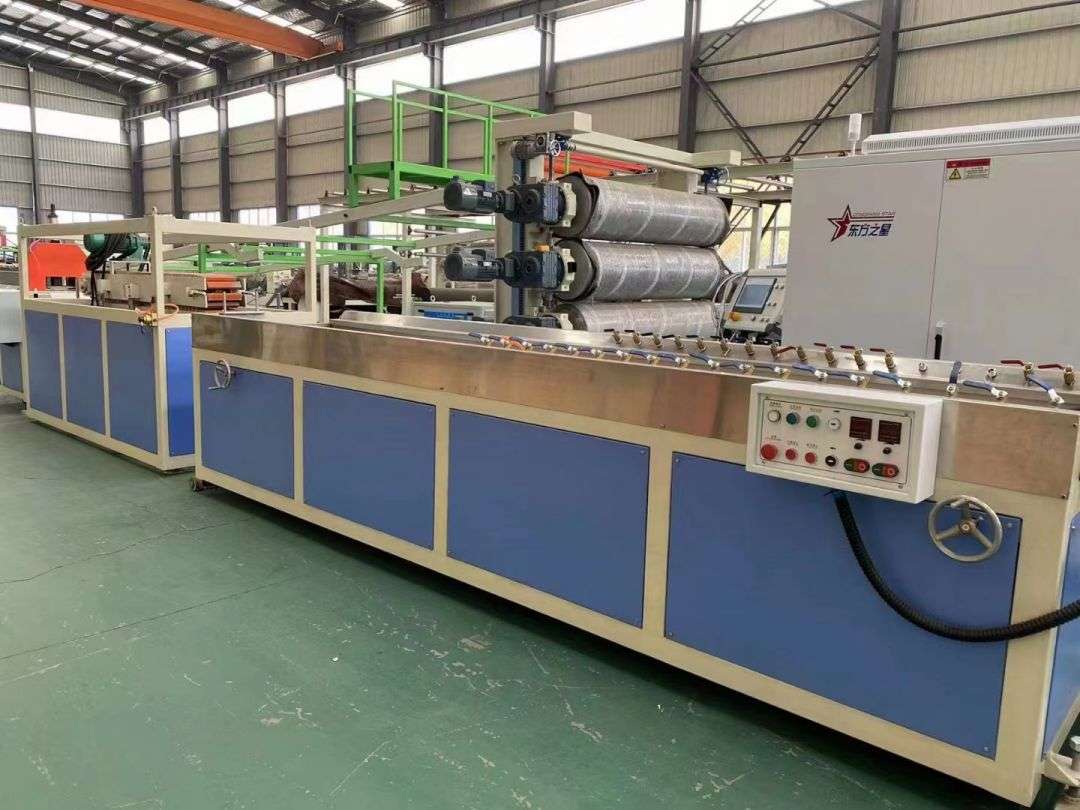

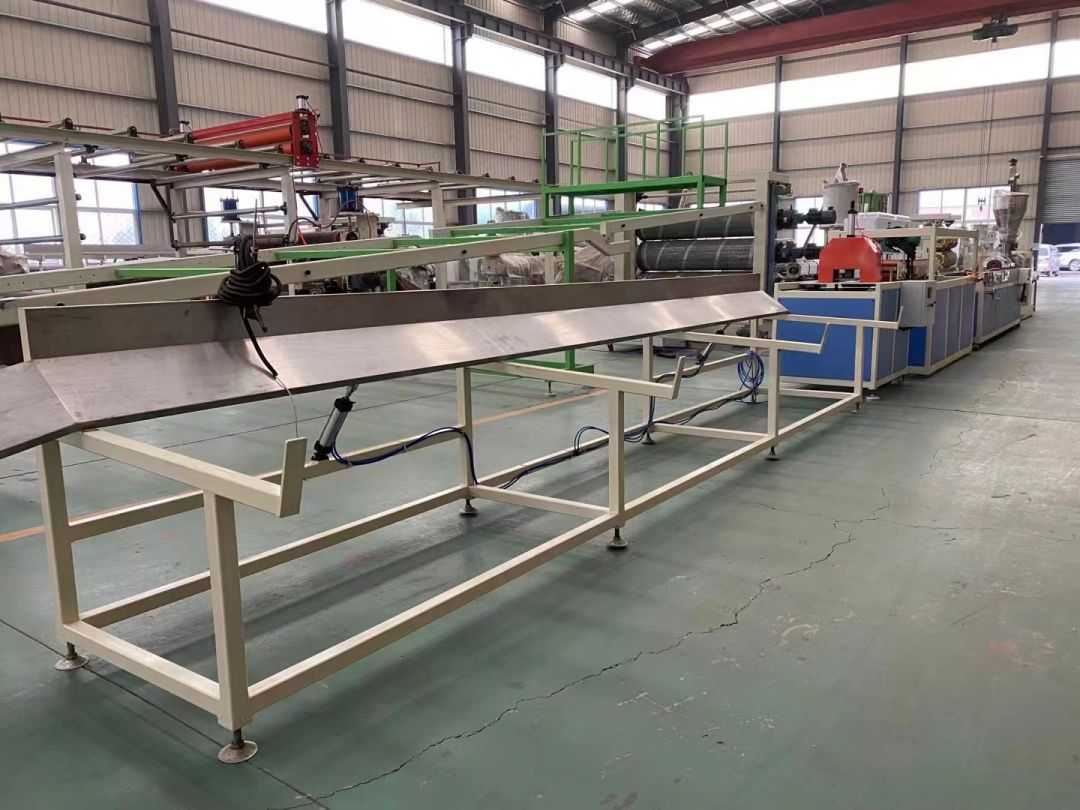

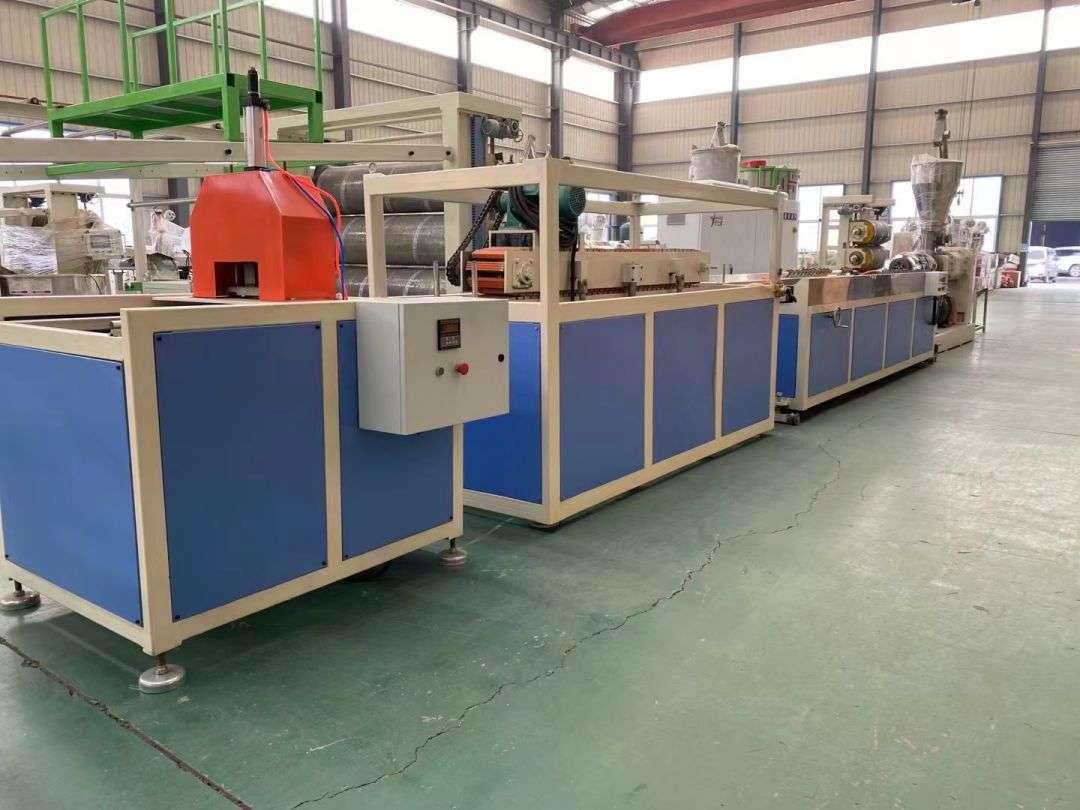

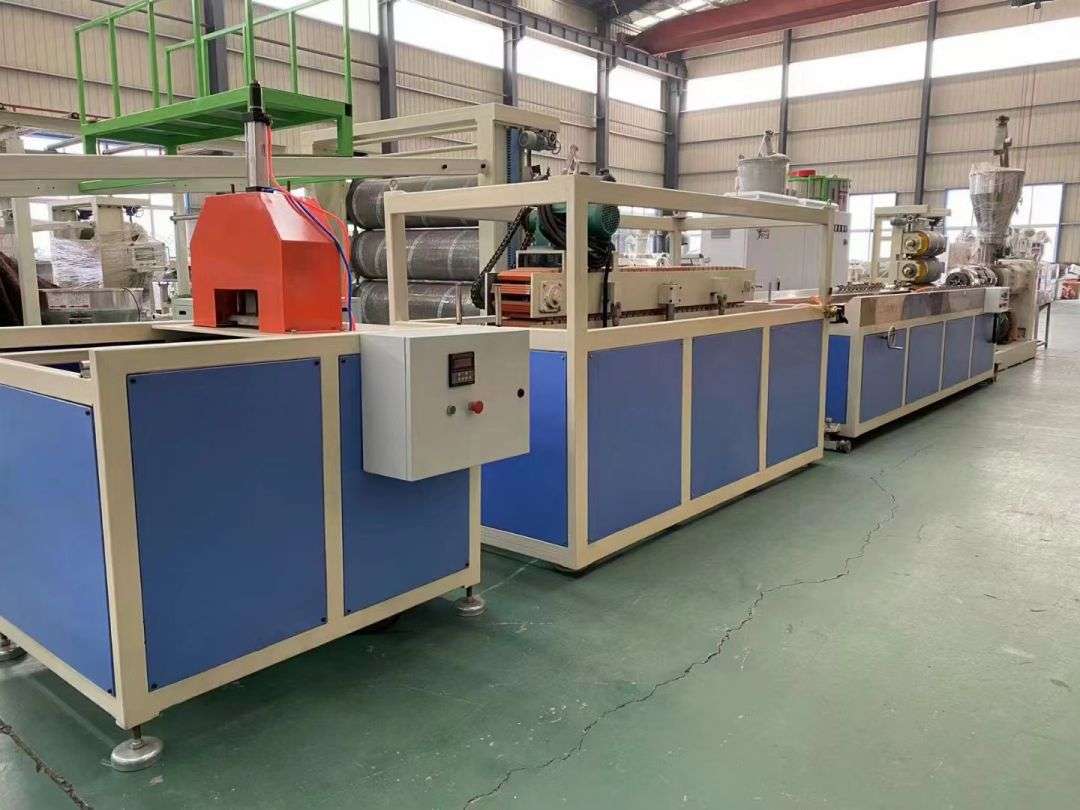

প্রোফাইল উত্পাদন লাইন

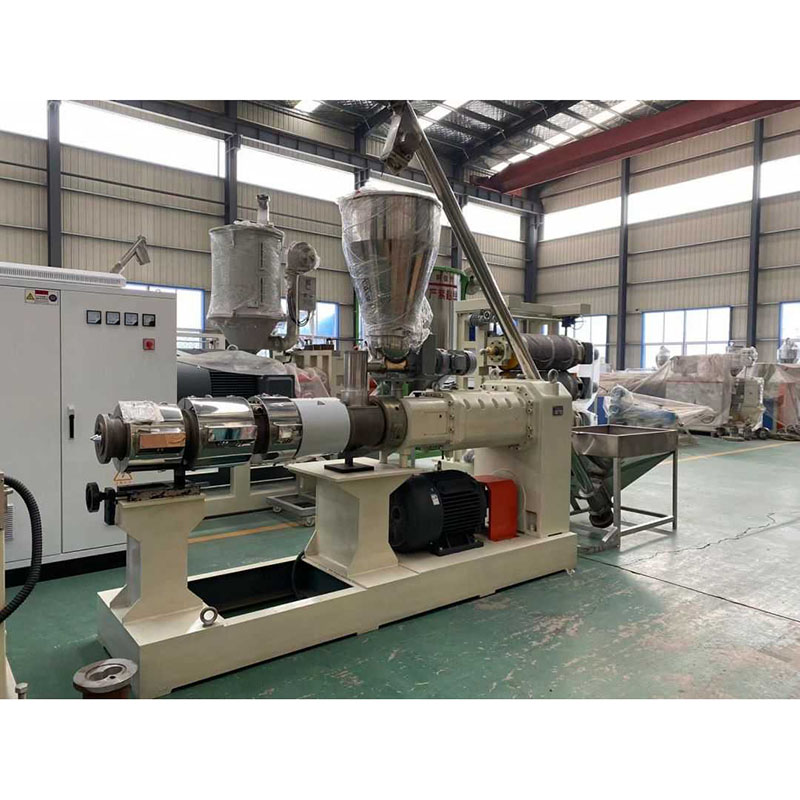

প্রধান ইঞ্জিন

বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা

* এয়ার সুইচ: চিন্ট

* ব্যবহৃত ইস্পাত বেধ 1.5 মিমি এর কম নয় এবং সমস্ত বৈদ্যুতিক উপাদানগুলি সুপরিচিত ব্র্যান্ডের

উৎপাদনের পরিমাণ (কেজি/ঘন্টা)

100-200 (প্রক্রিয়াজাত উপকরণ এবং অপারেটিং অবস্থার বিভিন্ন এক্সট্রুশন ভলিউমের সাথে পরিবর্তিত হয়)

আকার (মিমি)

3670 x 1500 x 2350 মিমি

ওজন (কেজি)

3000 কেজি

স্বয়ংক্রিয় মিটারিং এবং ফড়িং খাওয়ানো

উপাদান: স্টেইনলেস স্টীল

পাওয়ার ট্রান্সমিশন লাইন

তিন-ফেজ চার-তারের সিস্টেম

জরুরী স্টপ এবং সুরক্ষা ফাংশন সহ তাপমাত্রা নিয়ামক

বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ টেবিল

 ওভার-কারেন্ট সুরক্ষা অ্যালার্ম ফাংশন

উচ্চ-ভোল্টেজ ওভারলোড সুরক্ষা সিস্টেম।

বৈশিষ্ট্য

 উচ্চ শিয়ার, ভাল প্লাস্টিকাইজিং প্রভাব, উচ্চ আউটপুট (100-160 কেজি / ঘন্টা) প্রোডাকশন লাইনের আউটপুট প্রয়োজনীয়তা মেটাতে সংশ্লিষ্ট আকারের প্রোফাইল এক্সট্রুশন গতি।

উচ্চ-স্তরের উত্পাদন উপকরণ এবং টেকসই অংশগুলির রুক্ষ বৈশিষ্ট্য রয়েছে।

কিভাবে অপারেশন প্যানেল ডেটা প্রদর্শিত হয়

ডিজিটাল ডিসপ্লে

স্ক্রু: উচ্চ মানের খাদ 38CrMoAIA নাইট্রাইড স্তর বেধ 0.7 মিমি, পৃষ্ঠের কঠোরতা HV940, Ra0.4um

চীনের সুপরিচিত ব্র্যান্ড

ব্যাস (মিমি)

65/132 মিমি

সক্রিয় দৈর্ঘ্য (মিমি)

2140 মিমি

পরিমাণ

ধারা 2

ফর্ম

টেপার

গতির গতি (r/min)

1~34 (বহুমুখী)

ড্রাম উচ্চ মানের খাদ 38CrMoAIA নাইট্রাইড স্তর পুরুত্ব 0.7 মিমি, পৃষ্ঠের কঠোরতা HV940, Ra0.4um

মেশিন সিলিন্ডারের ধরন

মনোলিথিক ডিভাইস

গরম করার পদ্ধতি

ঢালাই অ্যালুমিনিয়াম গরম করার রিং

গরম করার এলাকার সংখ্যা

এলাকা 4

গরম করার শক্তি (কিলোওয়াট)

30Kw (11/4/6/8)

তাপমাত্রা পরিসীমা (℃)

50~350℃

শীতল এলাকার সংখ্যা

3 জেলা

সম্মিলিত প্রবাহ কোর

45 #, ক্রোম-ধাতুপট্টাবৃত অভ্যন্তরীণ পৃষ্ঠ

কুল্যান্ট উত্তরণ

3X250w ফ্যান ঠান্ডা হয়

শীতল মাধ্যম

বায়ু

মানের নিশ্চয়তা

10,000 ঘন্টার বেশি পরিষেবা জীবন

মেশিন ড্রাম হ্যান্ডলিং পদ্ধতি

ডাবল-অ্যালো কঠোরতা HRC 55-62

2. ড্রাইভ সিস্টেম এবং হ্রাস সিস্টেম

প্রধান ড্রাইভ মোটর শক্তি

37kw, Shandong বিখ্যাত ব্র্যান্ডের মোটর

প্রধান মোটরের কাজের পদ্ধতি

তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর, সরাসরি গিয়ারবক্সের সাথে সংযুক্ত, পরিবর্তনশীল ফ্রিকোয়েন্সি রূপান্তর গভর্নর সহ মোটর

মূল ড্রাইভের প্রধান ইঞ্জিনের গতি

30~1400r/মিনিট

গিয়ার বক্সের ব্র্যান্ড

অনুভূমিক উচ্চ টর্শন গিয়ার বক্স, শক্ত দাঁত ঝোঁক গিয়ার

গিয়ার চাকা

নাইট্রোজেন অনুপ্রবেশ চিকিত্সা, গিয়ার উপাদান 20CrMoTi হয়

কাজের টিকিট বক্স

দুটি ডিস্ট্রিবিউশন বক্স রিডাকশন শ্যাফ্ট ট্যাকাল গিয়ার দ্বারা চালিত হয়

প্রধান মোটরের গতি নিয়ন্ত্রণ মোড

এসি গতি নিয়ন্ত্রণ

3. ভ্যাকুয়াম পাম্পিং সিস্টেম

প্রকার

জলের রিং ভ্যাকুয়াম পাম্প

মোটরের শক্তি

3 কিলোওয়াট

মোটর কাজ মোড

থ্রিফেজ অ্যাসিঙ্ক্রোনাস মোটর

ভ্যাকুয়াম ডিগ্রী

0~-0.8pa

ভ্যাকুয়াম পাম্প

নিষ্কাশন হার: 60m³ / ঘন্টা

আকার (মিমি)

400012001475 মিমি (গাইড রেলের আকার সহ)

জল প্লেট উপাদান

স্টেইনলেস স্টীল

বায়ু অগ্রভাগ এবং জল অগ্রভাগ সংখ্যা

প্রায় 60

আগে এবং পরে মোটর সরান

0.75KW (1 সেট)

জল পাম্প

3KW

ভ্যাকুয়াম পাম্পের ধরন

জল রিং ভ্যাকুয়াম পাম্প

ভ্যাকুয়াম পাম্প শক্তি

দুই, 4 কিলোওয়াট

ভ্যাকুয়াম ডিগ্রি (Mpa)

0~-0.8pa

জলীয় বাষ্প অগ্রভাগের অবস্থান এবং সংযোগ মোড

অবস্থান: সেটিং পর্যায়ে উভয় পক্ষের: নির্দিষ্ট প্রকার

কেন্দ্রের উচ্চতার সামঞ্জস্য মোড

কক্লিয়ার ওয়ার্ম ম্যানুয়াল

নিয়ন্ত্রণ মন্ত্রিসভা

1, সহজ অপারেশন।

2, বৈদ্যুতিক সামঞ্জস্য, ম্যানুয়াল আপ এবং ডাউন সমন্বয়ের আগে এবং পরে সেটিং টেবিলটি উপলব্ধি করুন।

3, বৈদ্যুতিক যন্ত্রপাতি চিন্ট দিয়ে তৈরি

4, সমস্ত মোটরের অত্যধিক লোড সুরক্ষা রয়েছে।

জলের ট্যাঙ্কের আয়তন এবং পরিমাণ

প্রায় 150L

দীর্ঘ, X এবং চওড়া (মিমি)

1800 মিমি x 1500 মিমি x 1700 মিমি

ট্র্যাকশন গতি (মি / মিনিট)

সর্বাধিক ড্রবার টান

0.8-5 মি/আই

4000 N

ট্র্যাকশন মোটর পাওয়ার (কিলোওয়াট)

২.২ কিলোওয়াট x ১

ট্র্যাক পথ

বায়ুসংক্রান্ত

মোটর সংযোগ মোড

তারকা সংযোগ

মোটর সংখ্যা

1

মোটর গতি

10~1450r/মিনিট

কার্যকর দৈর্ঘ্য ট্র্যাক করুন

1500 মিমি

মোটর গতি নিয়ন্ত্রণ

এসি মোটর, বৈদ্যুতিন সংকেতের মেরু বদল গতি নিয়ন্ত্রণ

রাবার এবং ট্র্যাকের সংযোগকারী মোড

স্ক্রু দ্বারা দ্রুত সংযুক্ত, ইনস্টল এবং অপসারণ করা সহজ

ট্র্যাকশন ব্লকের বৈশিষ্ট্য

রাবার ব্লক এবং Q235A স্টিলের সাথে একত্রিত করুন, ভাল স্থায়িত্ব এবং পরিধান প্রতিরোধের সাথে

মোডের ক্ল্যামমোড

বায়ুসংক্রান্ত নিয়ন্ত্রণ

 ট্রাক্টরের কেন্দ্রের উচ্চতা

1000 ± 50 মিমি, সামঞ্জস্যযোগ্য, সিঙ্ক্রোনাস ট্র্যাকশন গতি।

সংকুচিত বায়ু চাপ

0.5~0.7Mpa

চেইন রিফুয়েলিং পদ্ধতি

ম্যানুয়াল সংযোজন

নিয়ন্ত্রণ মন্ত্রিসভা

সিলিন্ডার এবং বায়ুসংক্রান্ত অংশ

বৈদ্যুতিক অংশ: চিন্ট

সিলিন্ডার ইয়াদকে ব্যবহার করে

সমস্ত বায়ুসংক্রান্ত অংশ: ইয়াদকার

×  ট্র্যাক্টর কন্ট্রোলার ভ্যাকুয়াম কন্ট্রোল বোর্ডে রয়েছে

×  বাকী পাশের দরজা এবং বাক্সগুলি 1.5 মিমি স্টিলের প্লেটের পুরুত্ব দিয়ে তৈরি করা হয়েছে।

× ট্রাক্টরের চেহারা সুন্দর।

চাপ মোড

নির্ভুলতা কাটা

উচ্চতা কাটা

মোটর শক্তি কাটা

বায়ুসংক্রান্ত সার্কিট

≤2 মিমি

≤150 মিমি

1.5 কিলোওয়াট

সর্বোচ্চ কাটা প্রস্থ

260 মিমি

মিটার পদ্ধতি

আলোক বৈদ্যুতিক সুইচ

বায়ু সংকোচন চাপ

0.5~0.7Mpa

নিষ্কাশন পদ্ধতি

বায়ুসংক্রান্ত মোড
